Thermographische Analyse
Zur Kontrolle des Schaltungsdesigns führen wir thermographische Analysen mittels einer Infarotkamera durch. Dabei können sowohl große als auch kleine Bauteile gemessen werden. Die Auflösung kann dabei bis zu 0.2mm pro Messpunkt betragen und ist damit auch für SMD-Bauteile bestens geeignet.
Beispiel: HF-Leitungsverstärker für 3x 20 MHz an 50 Ohm Last mit 3V Amplitude

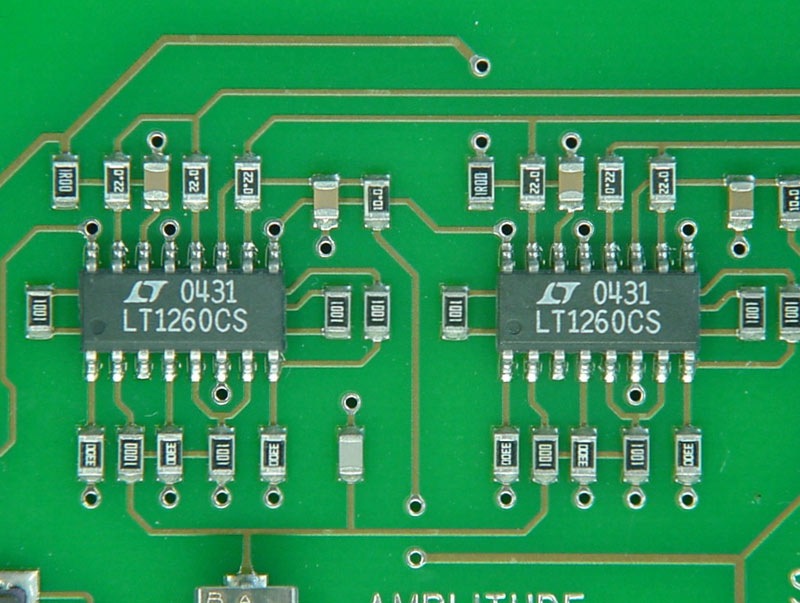

![]() Draufsicht Platine bei Tageslicht |

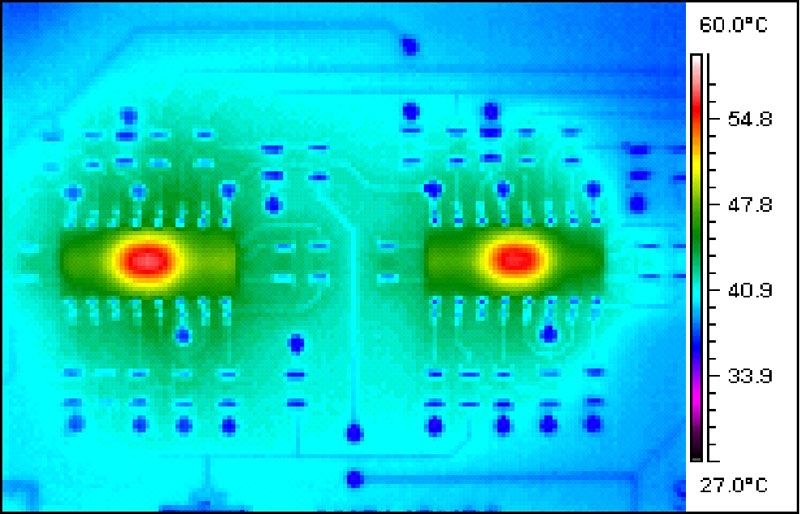

![]() Infrarotbild der Platine |

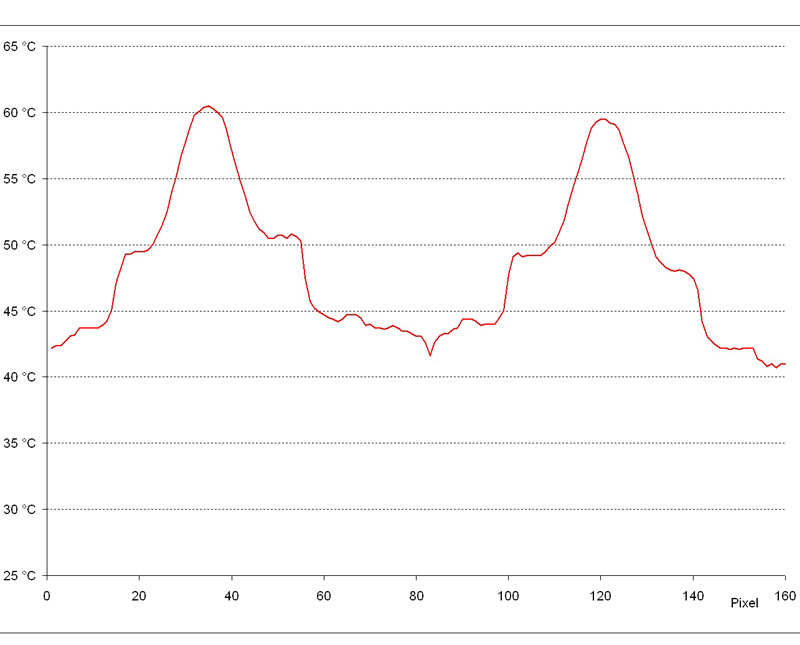

![]() Temperaturprofil längs in IC-Mitte |

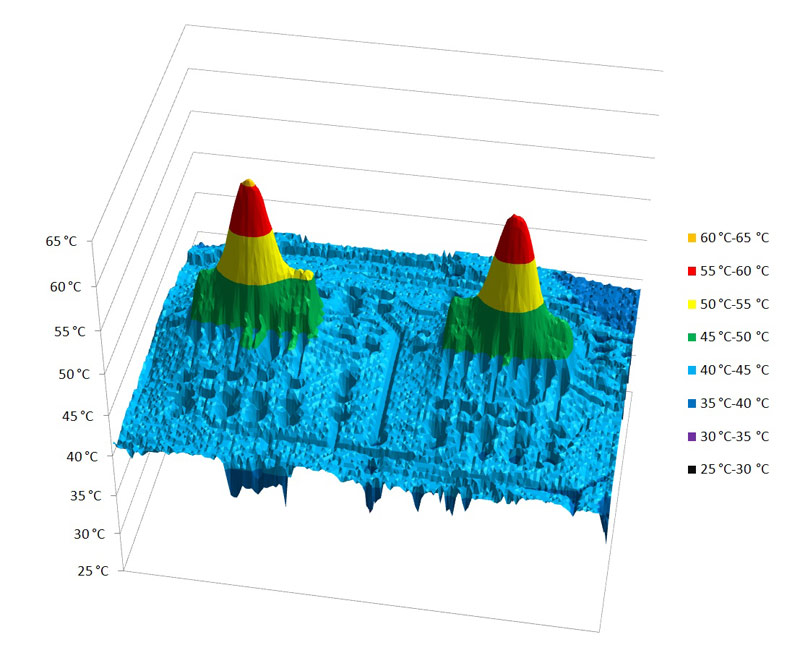

![]() Temperaturprofil in 3D Ansicht |
