Spezifische Sonderlösungen



Wir entwickeln Sonderlösungen für ganz spezielle Aufgabenstellungen.



Beispiel: universeller Funktionsgenerator als Steckmodul mit 7 verschiedenen synchronisierten Signalen.

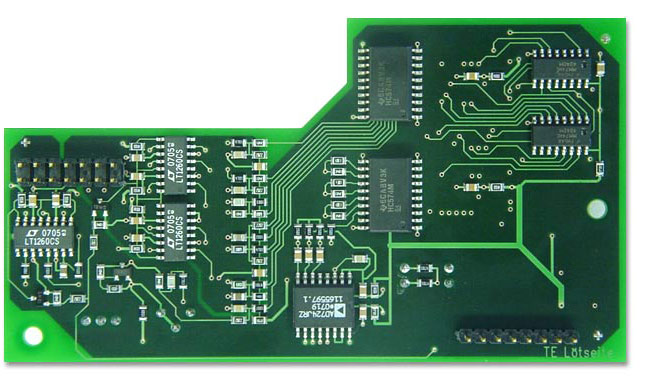

Die Signale sind in 2 Eeproms gespeichert und können dadurch auch sehr flexibel an die jeweilige Aufgabenstellung angepasst werden. Durch Umschaltung des Adressbereiches kann auch eine Signalauswahl direkt auf dem Modul vorgenommen werden.



  • Signal ANALOG-1: 1 kHz umschaltbar Sinus oder Rechteck
  • Signal ANALOG-2: 1 kHz Sinus mit 90° Phasenverschiebung zu Signal 1
  • Signal ANALOG-3: 10 kHz Sinus
  • Signal ANALOG-4: 100 kHz Sinus
  • Signal ANALOG-5: 100 kHz Rechteck
  • Signal PAL-VIDEO: Standard 8 Farbbalken oder 64 Farben im Gitterraster
  • Signal AUDIO-ZF: 5.5MHz Sinus mit 1kHz FM-Modulation

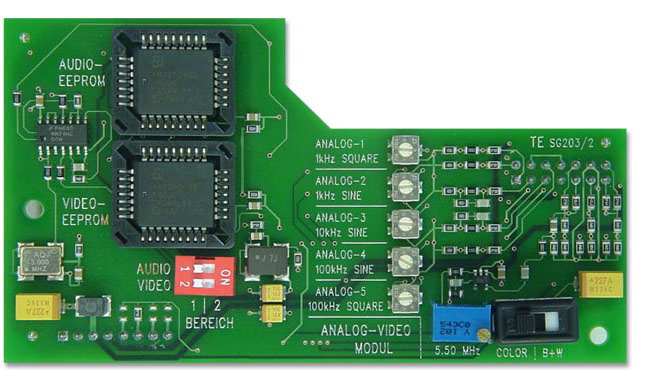

universeller Funktionsgenerator als Steckmodul mit 7 verschiedenen synchronisierten Signalen - von TUCHSCHERER ELEKTRONIK GMBHDie Signale sind in 2 Eeproms gespeichert und können dadurch auch sehr flexibel an die jeweilige Aufgabenstellung angepasst werden. Durch Umschaltung des Adressbereiches kann auch eine Signalauswahl direkt auf dem Modul vorgenommen werden

Bildschirmfoto Testbild 8 Farben

Bildschirmfoto Testbild 8 Farben

Bildschirmfoto Testbild 64 Farben

Bildschirmfoto Testbild 64 Farben

Grafik Spektrum Audio-ZF

Grafik Spektrum Audio-ZF
